泥水界面仪-1600848359

在线泥水界面仪（以下简称仪表）是带微处理器的水质在线监测仪。泥水界面仪是为测量市政污水、工业废水处理过程而设计的工业在线监测仪表。

结构特征和工作原理

结构特征：

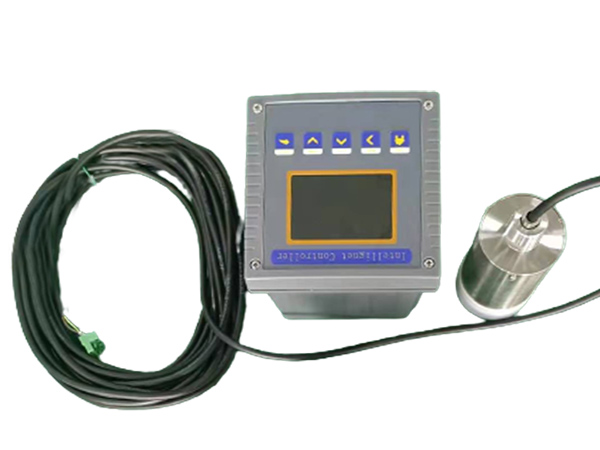

整套测量系统主要由仪表（二次仪表）和在线泥水界面仪传感器（一次表）两部分组成，传感器接触被测水溶液，仪表显示液位中泥位的值和温度值及工作状态。

工作原理：

超声波泥水界面测量是由安装在水中的超声波传感器，向被水下泥表面发射一束超声波脉冲，此脉冲信号遇到泥水面后反射回来，能再被传感器接收到；从超声波发射到重新被接收，其时间与传感器到被测物体表面的距离成正比；仪表检验出该时间，并根据当前温度（传感器测量）水下的声速，计算出被测物体表面到传感器的距离（即空间距离），再进一步换算出液位值。液位表面的空水下距离W与声波的行程时间T成正比：W=V×T/2（其中V为声波水中速度）。用户自设定探头到池底的高度H，仪表自动将脉冲行程时间T换算成相应的空间距离值W，再计算出H减W的差值即为测量的值L。

产品应用

广泛应用于污水处理厂、自来水厂、发电厂、制药厂、医院，对各种沉淀池的泥位高度做测量。

安装与电气连接

仪器应选择安装在室内或有防护装置的位置，周围不得放置易燃易爆物品。仪器安装位置应选择便于用户及安装维护人员阅读仪器铭牌、屏幕信息，便于使用、维护及检修的地方。

所有电力和管道连接必须符合国标和地方标准。仪表电源前端必须安装绝缘开关或者电路切断开关。

为了平全和避免外部信号对仪器造成干扰，仪表电源线应接在相应规格、带有地线标志、符合电器标准的插座内，且地线须确保良好接地。

仪器的内部电路详见接线图，电压和功率的额定值详见产品上的铭牌，用户电源容量必须满足正常使用仪器的要求。
